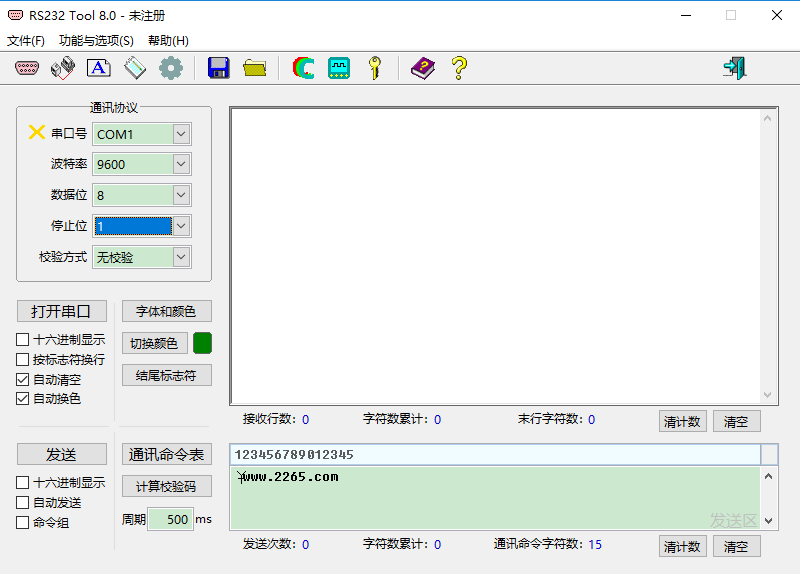

rs232串口调试工具

rs232串口调试工具中文版免费版又称为rs232 tool，兼容rs232在内的多种串口通讯，支持十六进制显示、按标识符换行、自动换行和换色等多种功能，此版本是绿色免安装版本，解压后就可以运行，内置通讯命令表，大家如果不记得，可以直接点击查看相关命令。

rs232串口调试工具介绍

你是否还在为记不住大量的各类串口通讯命令而感到苦恼？是否对调试各种智能仪表和 PLC 的通讯工作感到为难？就请借助 RS232 Tool 吧！RS232 Tool调试软件支持 RS232/RS485/RS422 接口及 USB 转串口通讯，具有通讯命令表、数字标尺、仪表简单通讯模拟等特色功能，软件开发者有着二十多年仪表设备、工控系统专业研发与测试的丰富经验，开发的串口通讯测试功能非常符合实际所用。

rs232串口调试教程

RS232 Tool 是绿色软件，无需进行安装，只要将下载的文件包解压，点击“RS232Tool”即可运行。

RS232 Tool 支持全系列 Windows 操作系统，首次运行建议先对软件使用到的 Windows 系统OCX控件进行注册，否则可能不能正常打开运行。

点击“RS232Tool”启动运行时若出现下面弹窗提示，表明软件所用到的Windows系统OCX控件在系统中没有注册，按前述中所说的控件注册方法操作一下即可。

控件注册方法很简单：

鼠标右键点击“注册系统OCX控件”批处理文件->选择“以管理员身份运行” ->系统提示注册成功。

卸载方法：删除“RS232 Tool”文件夹，即可完整卸载 RS232 Tool 软件

串口通讯测试的一般步骤：

1.将智能仪表或PLC的通讯口与电脑串口(RS232/RS485/RS422)用通讯电缆相连接;

2.选择对应串口，如“COM1”;

3.设定串口的通讯协议，包括波特率、数据位、停止位及校验方式，通讯双方要一致;

4.设置通讯命令，输入或通过通讯命令表选择所需通讯命令;

5.点击【打开串口】，发送或接收数据前指定串口应先打开;

6.点击【发送】，从串口发送出去一次发送区中的通讯命令字符串数据。

发送一组通讯命令的步骤：

点击工具栏上“设置多条命令发送数据”，输入或选择后勾选所需命令;

选择相应串口并设定其通讯协议;

勾选“多条命令”选项;

将“周期”数据设置为适当的时间间隔;

点击【打开串口】;

点击【发送】，从串口一次性发送出去所选的多条命令。

软件特色

1.配置有通讯命令表，可以无限量存储记录通讯命令和通讯协议

2.统计接收与发送的通讯数据行数、字符数

3.通讯数据保存及浏览

4.查看部分PLC口令

5.首创数字标尺，直观查看通讯数据串中各字符位置

6.提供仪表简单通讯模拟

7.具有一次性发送一组通讯命令方式

8.接收数据各行分颜色区分显示并可按标志符换行

9.绿色软件，无需安装

更新日志

1.自定义表格颜色

2.导入导出数据添加命令组、模拟数据、通讯记录

3.可选择性保存通讯数据

4.新增设置模块

5.新增浮窗查看通讯数据字符串

6.自定义接收区、模拟通讯监控区字符字体字号

7.仪表通讯模拟实现返回数据按其类型如增减、循环等自动改变

8.调整8.0版软件界面
