ensp模拟器完整安装包

华为ensp模拟器完整安装包官方电脑版可以直接进行仿真测试，能够模拟网络场景，支持在线新建拓扑，打开文件进行学习测试等，能够设置参数和执行各种命令，可以管理串口，支持抓包。

官方介绍

华为eNSP ，又称华为企业网络仿真平台，是华为提供的一款免费的网络仿真工具平台，主要是对企业网的路由器、交换机、防火墙、无线设备进行软件仿真，可以在没有真实设备的情况下也能够进行网络实验测试，学习网络技术。

ensp模拟器特色

配置模拟能力：具备设备命令行配置模拟能力，支持HCIA认证和HCIA认证特性配置，并持续丰富HCIE认证高级特性。

多产品模拟能力：支持数据通信产品线NE路由器、CE交换机、S交换机、AR路由器、USG防火墙、无线接入控制器等，并持续更新支持网元类型。

部署能力：以虚机镜像发布，支持个人PC、物理服务器等环境的灵活部署。

ensp安装详细步骤

1、下载解压，双击文件“eNSP V100R003C00SPC200T Setup.exe”依提示安装；

2、选择简体中文；

3、以后按提示安装即可；

4、注意：安装华为ensp模拟器时，软件会自动安装winpcap，wireshark，virtualbox。

5、完成后，打开软件界面如下：

ensp华为官方电脑版亮点

高度仿真

可模拟华为AR路由器、x7系列交换机的大部分特性。

可模拟PC终端、Hub、云、帧中继交换机等。

仿真设备配置功能，快速学习华为命令行。

免费对外开放

华为完全免费对外开放eNSP，直接下载安装即可使用，无需申请license。

初学者、专业人员、学生、讲师、技术人员均能使用，各取所需。

图形化操作

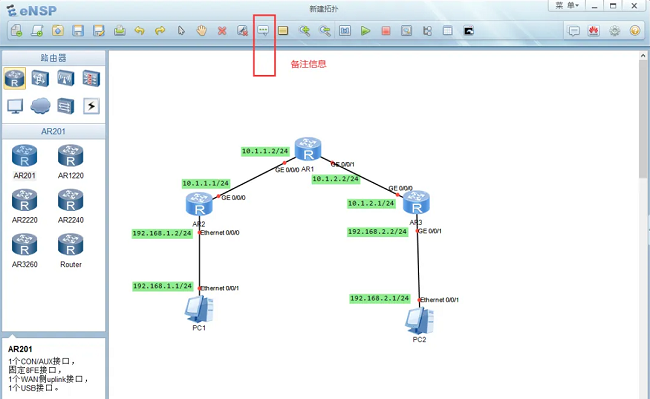

支持拓扑创建、修改、删除、保存等操作。

支持设备拖拽、接口连线操作。

通过不同颜色，直观反映设备与接口的运行状态。

预置大量工程案例，可直接打开演练学习。

可模拟大规模设备组网

可通过真实网卡实现与真实网络设备的对接。

模拟接口抓包，直观展示协议交互过程。

分布式部署

支持单机版本和多机版本，支撑组网培训场景。

多机组网场景最大可模拟200台设备组网规模。

ensp最新版界面解析

1、主菜单，提供模拟器各项主要功能。

2、工具栏，提供常用的工具，如新建拓扑、数据转包等。

3、网络设备区，提供设备和网线，用于工作区。（ crtl + L 快捷键打开）

4、引导区，快速新建或打开拓扑图。引导区关闭后，引导区位置就变成了工作区。工作区用于创建网络拓扑。

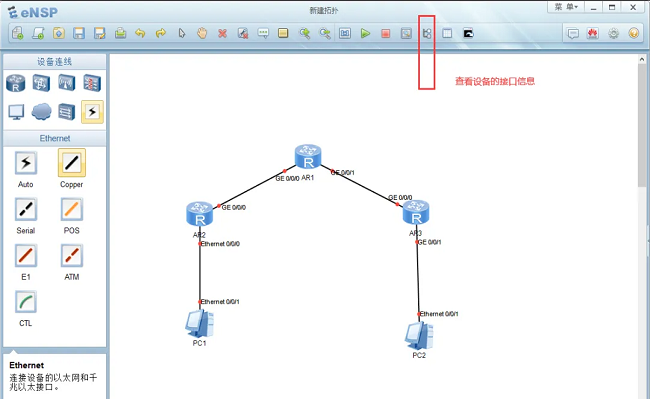

5、设备接口区，显示拓扑中的设备和设备已连接的接口。（ ctrl + R 快捷键打开）

华为ensp优势

最大的特点就是免费、免费、免费！重要的事情说三遍。有条件的同学可以直接用公司内或者实验室里的真实网络设备，没有条件的同学也不用慌，可以在自己电脑上安装 eNSP ，也能很方便的使用高仿真的网络设备模拟组建网络。

可以和真实设备对接。目前已经普及的手机支付功能，就是在现金和电子钱包打通的情况下实现的。同样真实设备和模拟设备的连通也已安排上， eNSP 集成了 virtualbox 软件， eNSP 上的虚拟设备可以通过虚拟接口和真实网卡进行绑定，实现虚拟设备和真实设备的连接。

抓包功能。肉眼看不见的微生物，需用通过显微镜才能看得到。网络世界，我们也是无法直接看得到的，这个时候就需要借助网络工具 --- wireshark ，这个抓包工具可以从网络的视角（报文交互层面）看到网络世界的真实情况。eNSP 集成了 wireshare 软件用于网络协议分析，与真实设备的抓包情况完全一致。

适合人群

对于技术人员

华为ensp是学习网络知识和模拟组网、熟悉华为数通产品的平台。eNSP让您方便地接触华为数通产品，学习网络特性与协议。通过eNSP平台，您可以方便地组建虚拟网络，模拟现网环境，比如维护时用于复现现网问题和组网交付前的预模拟等。通过加载最新的Demo版本产品仿真大包，您可以方便地体验产品的新特性。

对于学生

华为ensp是一款有趣的、灵活的软件。eNSP让您轻松地建立模型，进行网络实验。无论您将来是从事网络方面的工作，还是升学、认证、就业或个人实现，我们希望eNSP会对您有所帮助。您将获取到等同于操作实际网络设备的经验，这些有助于您成为网络专业人员。

对于讲师

华为ensp是一款模拟的、可视化的、协作的网络教学工具。eNSP协助学生建构虚拟的网络，并在这些网络中执行数据包相关实验，直观感受到数据包的流动和网络协议的原理。

ensp配置命令大全

单交换机 VLAN 划分

命令解释:

进入系统配置模式 : system-view

退到系统视图: quit

删除 vlan 20： undo vlan 20

交换机命名： sysname

display vlan： 显示 vlan

创建 vlan(进人 vlan 20)vlan 20

创建 vlan20组Port-group vlan 20

group-member e0/0/0 toe0/0/5 端1-5放人VLAN20中

(在此模式下进行 port link-type access,port default vlan20的命令，实现批量操作)

显示vlan里的端口20： display vlan 20

Interface e1/0/24 ： 进人端口24

port link-type access vlan 20： 把当前端口放入 vlan 20

undo port el/0/10： 删除当前 VLAN端口10

显示当前配置： display current-configuration

跨交换机 VLAN的通讯

在sw1上:

vlan 10建立VLAN 10

interface e1/0/5： 进入端口5

Port default vlan 10： 把端口5加人 vlan 10

vlan 20： 建立VLAN 20

interface el/0/15： 进人端口15

port default vlan 20： 把端口15加人VLAN 20

interface el/0/24： 进人端口24

port link-type trunk ： 把24端口设为TRUNK端口

port trunk permit vlan all： 所有端口都能经过此路径

在SW2 上: vlan10建立VLAN10

interface e1/0/20：进人端口20

port default vlan 10 把端口20人VLAN 10

interface e1/0/24 进人端口24

port link-type trunk 把24端口设为TRUNK端口

port trunk permit vlan all (port trunk permit vlan 10 只能为 vlan 10 使用)24端口为所有

VLAN使用

display interface e1/0/24 查看端口24 是否为TRUNK

undo port trunk permit vlan all 删除该句

配置交换机支持 TELNET

interface vlan 1进人VLAN 1

ip address 192.168.3.100 255.255255.0

配置 IP 地址

user-interface vty 0 4

进入虚拟终端

authentication-mode password (aut password) 设置口令模式

222)设置口令

set authentication password simple 222 (set aut pass sim

配置用户级别

user privilege level 3(use priv lev 3)

查看当前配置

disp current-configuration (disp cur)

查看交换机 VLAN IP 配置： display ip interface

reset saved-configuration(reset saved) 删除配置(必须退到用户模式)

reboot 重启交换机

路由的配置命令

查看IP 接口情况display ip interface e1/0

查看IP 接口情况display ip interface brief

user-int vty 0 4进人口令模式

authentication-mode password(auth pass) 进人口令模式

set authentication password simple 222 37 设置口令

进入3级特权

user privilege level 3

save保存配置

ip route 192.168.3.0(目标网段) 255.255.255.0 192.168.12.1(下一跳:下一路由器的接口)静态路由

ip route 0.0.0.00.0.0.0 192.168.12.1 默认路由

显示路由列表displ讼督了y ip rout

华3C AR-18

E1/0(lan1-lan4)

E2/0(wan0)

E3/0(WAN1)

路由器连接使用直通线。wan0接wan0或wan1接wan1计算机的网关应设为路由器的接口地址。

三层交换机配置 VLAN-VLAN通讯sw1(三层交换机):

system进人视图

sysname 命名

vlan 10建立VLAN 10vlan 20建立VLAN 20

int e1/0/20进入端口20

port access vlan 10 把端口 20放人VLAN 10

int e1/0/24进人24端口port link-type trunk 把24端口设为TRUNK端口port trunk permit vlan all (port trunk permit vlan 10 只能为 vlan 10 使用)24端为所有VLAN使用

sw2:

vlan 10

int e1/0/5

port access vlan 10

int e1/0/24

port link-type trunk 把24端设为TRUNK端口port trunk permit lan all (port trunk permit vlan 10 只能为 vlan 10 使用)2 端口为所有

VLAN使用

sw1(三层交换机):

int vlan 10 创建虚拟接口 VLAN10

ip address 192.168.10.254 255.255.255.0 设置虚拟接口 VLAN 10的地址

int vlan 20 创建虚拟接口 VLAN 20

ip address 192.168.20.254 255.2552550 设置虚拟接口 IP VLAN 20的地注意:vlan 10里的计算机的网关设为 192.168.10.254vlan 20里的计算机的网关设为 192.168.20.254

动态路由RIP

R1:

int e1/0进人e1/0端口

ip address 192.168.3.1 255.255.2550 设置IP

int e2/0进人e2/0端口

ip adress 192.168.5.1 255.255.255.0 设置IP

rip 设置动态路由

network 192.168.5.0定义IP

network 192.168.3.0定义IP

disp ip rout 查看路由接口
