CAD坐标标注ZBBZ插件

坐标标注插件zbbz通过插件的支持能够快速实现智能定位，为需要制作图纸的用户提供了更为人性化的编辑工具，这样就能大大提高制作效率，同时让各项数值也能够更加标准化，将其导入到cad中即可使用。

zbbz插件免费版介绍

zbbz坐标插件是一款CAD坐标编辑工具，主要用于帮助用户在绘制CAD图纸时轻松控制线段，包括设置线段在中线的位置、建立交点、中点等。通过ZBBZ坐标插件，用户可以轻松进行定位，提高CAD线和序号的编辑效率。

cad坐标标注插件zbbz安装方法

cad坐标标注插件zbbz怎么安装？zbbz怎么加载到cad？

1、在本站下载ZBBZ并解压到本地（建议不要存放在C盘），得到CAD坐标标注插件【ZBBZ.VLX】文件。

2、接着启动CAD，在功能区点击工具--加载应用程序（或在命令行输入appload）。

3、选择ZBBZ.VLX--加载--加载--关闭。

注：为了方便下次快速启动使用，可以将ZBBZ.VLX添加到启动组。

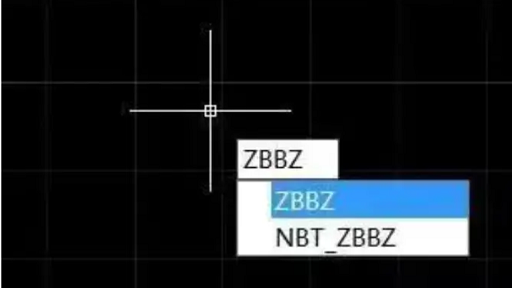

4、在CAD命令行输入ZBBZ按回车键，将会出现“更新(R)、批量(P)、编号(B)、选项(O)”系列选项--输入字母O--将会弹出一个对话框。

5、在对话框中可以进行一系列设置，比如：标注图层、文字样式、箭头样式、标注比例、字号等设置，完毕点击确定。

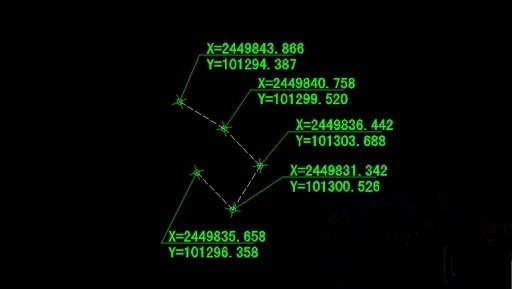

6、将鼠标光标移动到CAD需要标注的位置，点击鼠标左键，移动至合适位置再点击左键确定即完成坐标标注。

插件功能

-在列表上绘制多种图纸线段

-提供多种设计图纸线段的功能

-显示线框的比例

-使用文字标注图元信息

-支持法兰设计与装配管理

-查看dwg图纸

-显示序号位置

-绘图时显示坐标z值归零参数

-显示新基准符号加载的样式

cad无法加载zbbz插件？

1.确认插件是否与CAD版本兼容：确保插件与您正在使用的CAD版本兼容。如果插件版本与CAD版本不兼容，则无法正常加载插件。

2.确认插件文件是否存在：检查插件文件是否存在于CAD的插件文件夹中，如果文件不存在，将其复制到相应的文件夹中。

3.检查CAD设置：打开CAD并导航到“选项”窗口，在“文件”选项卡下选择“支持文件搜索路径”，确保添加了插件文件夹的路径。

4.重新安装插件：尝试卸载插件并重新安装它。确保在重新安装插件之前，已经彻底卸载了它，并清除了所有相关文件和文件夹。

5.禁用安全软件：有时，安全软件可能会阻止CAD加载插件。禁用临时安全软件或将CAD添加到安全软件的信任列表中，以确保CAD可以正常加载插件。
