CAXA数码大方CAD电子图板2025

caxa cad最新版是通过利用电子图板来在线制作工程图的绘图工具。平台所提供的功能十分齐全，可全方位满足关于cad制图的需要。各种快捷工具能够帮助你快速绘制出各种图形，是工程制图的好帮手。

数码大方caxa cad免费版介绍

CAXA CAD电子图板是根据中国机械设计国家标准和工程师使用习惯开发，具有自主的CAD内核、独立的文件格式、支持第三方应用开发，可随时适配新的硬件和操作系统，支持新制图标准，提供海量新图库，能低风险替代各种CAD平台，设计效率数倍提升。CAXA CAD电子图板经过大中型企业及百万工程师千锤百炼的应用验证，广泛应用于航空航天、装备制造、电子电器、汽车及零部件、国防军工、教育等行业。

数码大方cad电子图板电脑版功能

【丰富的图形绘制和编辑功能】

提供多种便捷图形绘制功能如直线、圆、圆环、圆弧、椭圆、椭圆弧、平行线、对称线、中心线、渐变色、表格等；提供孔/轴、齿轮、公式曲线、样条曲线、局部放大、多边形、二维码/条形码等复杂图形的快速绘制功能；提供多种图形编辑功能，如平移、镜像、旋转、阵列、裁剪、拉伸，各种圆角、倒角过渡等。

【简洁易用的界面和操作】

精心设计的界面和功能图标，支持4K高清分辨率，在高达200%缩放下都可获得完美交互体验。提供蓝、深灰、白、黑等四种颜色，提供经典及选项卡两种界面，用户可按自己的习惯和喜好自由选择；属性编辑、图库、设计中心等都可直接在专用面板操作；独有的立即菜单并行操作方式，实时反映用户交互状态，调整交互流程不受交互深度的限制，节省大量的交互时间。

【多种专业工具和模块】

文件比较功能，一键提高审图效率；文件检索功能，简单快速搜索CAD文件；文件打包，支持打包相关的字体文件、链接的外部参照或图片文件等；文件输出，支持将CAD图纸输出为高质量的PDF和图片文件。

【符合最新国标的智能标注和工程标注】

一键智能尺寸标注，自动识别标注对象特征，一个命令完成多种类型的标注；提供符合最新制图标准的多种工程标注功能；尺寸标注时可进行公差和各种符号的查询和输入，相关数值和符号位置都可随图形的变化而自动关联，杜绝人为原因导致的错误。提供快速标注、标注对齐、重新关联、特性匹配等多项标注编辑功能。

【AI识别】

支持AI识别图片文字和表格，一键提取信息，更好支持来图加工场景。

很多用户尤其是以来图加工为主的用户，与其上游合作方沟通产品设计数据时，经常只获取到图片等格式的图纸。

AI识别功能可以直接识别其中的文字、表格，特别是技术要求、明细表等这些内容都可以一键提取成电子图板相应的CAD数据对象；方便后续编辑，以及工艺、PLM等环节的应用。

【开放而快捷的图幅设置】

提供开放的图纸幅面设置系统，快速设置、填写图纸属性信息；快速生成符合标准的各种样式的零件序号和明细表，并可保持相互关联；用户可根据需求进行绘图模板、图框、标题栏等的自定义，使设计过程标准化。

支持多图幅并行设计，在一个图纸空间中，支持多个图纸幅面并存绘图；不同图幅内的注释性对象、图幅对象均可使用不同的图纸比例。

【扩展工具】

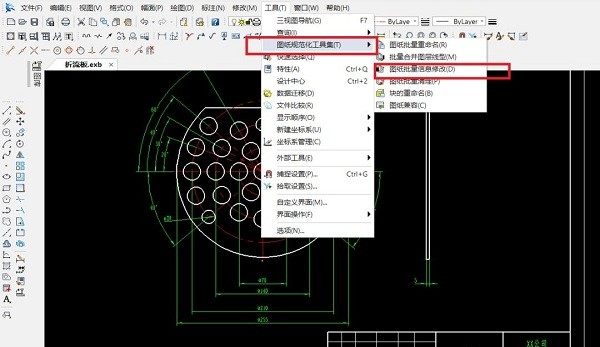

提供多项图纸批量处理功能，如替换标题栏模板、图纸重命名、拆分图纸、图纸清理等。

【丰富的国标图库和构件库】

提供符合最新国标的参数化图库，包含53个大类，5400余种，三十万规格的标准图符，并提供完全开放式的图库管理和定制手段；针对机械设计中频繁出现的构件图形提供完整的构件库。

【专业的集成组件和二次开发平台】

CAXA CAD电子图板除了基本的CAD功能外，还提供了PDM集成组件和CRX二次开发接口。

其中：PDM集成组件包括浏览和信息处理组件，并提供了通用的集成方案，适用于与各类PDM系统的集成应用；CRX二次开发接口提供了丰富的接口函数、开发实例、开发向导、帮助说明等，便于个性化开发利用。

【专业出图和批量排版工具】

支持市场上主流的Windows驱动打印机和绘图仪，提供指定打印参数，快速打印CAD图纸，打印时提供预览缩放、幅面检查等功能；除单张打印，还提供了自动智能排版、批量打印等多种方式。

【PDF文件支持】

可以将PDF文件中的几何图形、实体填充、光栅图像和TrueType输入到当前图形中，并保留源PDF文件中的相关特性如比例、图层、线宽和颜色等。大大减少了重复绘图的时间；可直接输出为矢量化的PDF文件，以便无极缩放看图。输出PDF时占用时间短、输出文件体积小、并且输出PDF中的TrueType文字支持拾取编辑等操作，方便进一步的使用。

【多图智能打印】

可以框选后一次打印当前绘图中的多份图纸，同时支持转换为PDF、JPG、PNG、TIF等格式文件。

【支持在线更新】

用户可方便获取产品的更新补丁，并可快速安装和部署。

新版特性

1.阵列功能增强

电子图板阵列操作的结果，按选择的阵列类型生成相应的阵列对象，支持矩形阵列、圆形阵列、曲线阵列。

2.大图编辑效率提升

大幅提升了大图进行复制、粘贴、平移、阵列、拉伸、缩放、旋转、镜像、打印PDF等操作的效率，提升了使用体验。

3.大图读取效率提升

2025版本打开及保存exb大图速度，相比2026版本提升约15%。

4.优化圆角功能

对多段线进行圆角操作时，可以使用设置的圆弧半径，拾取整根多段线后直接按右键，多次统一修改连接位置的圆弧半径、弧、多段线。

5.云线功能增强

云线功能增加圆和椭圆的绘制方式，在立即菜单中可以选择使用。

6.多段线合并功能增强

使用“编辑多段线”功能时，合并操作新增支持设置模糊距离，支持的曲线类型包括直线、圆

7.剖面线功能支持动态预览

使用剖面线功能时，勾选“动态预览”，在图案列表中切换图案以及设置图案的参数时，绘图区可以直接预览所选区域的结果。

8.块重命名功能增强

支持拾取单个块后修改块名称。

此外，也支持在块列表位置使用Ctrl和Shift键选择进行多个块重命名。

9.矩形功能新增倾斜方式

在立即菜单选择“有倾斜”，依次指定第一角点、第二角点或倾斜角度后，再点击确认或直接输入长度。

10.图片功能优化

插入图片时支持将文件名相同的图片作为新对象插入到当前绘图中。

11.样条功能优化

编辑样条时增加升阶功能，最大支持25阶。在特性面板中，支持样条控制点和拟合点的显示和切换

12.新增块替换功能

支持将选中的图块替换为当前图形中的另一个图块。

13.新增统计图块功能

查询工具中新增“统计图块”功能，支持拾取对象和全部选择两种模式，可以统计当前图形中的图块数量。

块名中包含*号、图库块，以及视图、视口、图框、标题栏等系统自动的功能图块，均不参与统计。

14.新增ATTIPEDIT命令修改块属性值

块属性填写的内容可以直接使用ATTIPEDIT命令点击后，启动文字编辑器修改。ATTIPEDIT命令无法拾取块中的文字，无法拾取空属性值的属性定义。

15.增加检查线段是否连接功能

拾取一条或多条线段后，可以检查是否连接。如果对象未连接，在相应位置显示标记，并可以逐个拾取曲线完成连接。该功能支持拾取的对象包括多段线、直线、圆弧等，也可以设置允许的间隙公差数值。此外，在使用剖面线、填充、渐变色功能并拾取到不封闭的环时，会显示未连接的位置。

16.增加块属性导入导出功能

通过attin、attout命令，或者直接点击功能图标，支持读入txt文件的块属性、将所选块的属性导出到txt文件。

17.快速裁剪功能增强

使用裁剪功能时，快速裁剪模式下新增支持对多段线、剖面线、填充、渐变色等对象的裁剪操作。

18.新增SYSVDLG命令

一些系统命令是通过修改变量值来实现相关功能及设置的，通过SYSVDLG命令可以查询及修改所有这些命令的内容、修改当前值等。

19.特性匹配功能增强

新增支持对尺寸前缀和后缀的匹配。

20.坐标标注功能优化

使用坐标标注的快速，自由，对齐，孔位，引出等方式绘制出来的坐标标注，其原点都支持与其所引出对象的关联，拖拽对象的夹点时，能保持其坐标的准确性。

21.新增惯性积查询工具

使用惯性矩查询功能时，增加对惯性积的查询。

22.新增快速标注功能

通过快速标注框选拾取图形后，自动生成一组连续或基线的线性标注，或者圆、圆弧生成一组直径标注，可以大大提高标注的效率。

23.图库更新

新增103项图符，包括带轮、密封圈、机械用法兰、液压用法兰、化工用法兰密封环等，更新21项图符，包括内六角平端紧定螺钉、内六角锥端紧定螺钉、四点接触轴承、带套轴承等。目前图库总计包含57个大类、5600多项图符。

24.常用标注支持模板库

形位公差、粗糙度、焊接符号等标注功能支持将常用参数添加到模板库中，可以直接在对话框或者功能面板中调用。

25.新增标注对齐功能

指定一个尺寸以用作对齐操作的基准尺寸，再框选或者点选其余的标注，其余的标注都作为需要对齐的标注，点击鼠标右键就可以实现标注对齐；标注对齐功能支持的标注类型包括线型标注、角度标注、坐标标注；如线性标注。

26.优化尺寸公差对齐功能

尺寸风格中，支持设置公差的对齐方式，包括顶对齐、中对齐、底对齐，并兼容dwg文件中的对齐设置。

27.新增对DWF/DWFX格式的兼容

文件输入和输出，均支持直接打开和保存DWF/DWFX文件。

28.新增批量并入文件功能

支持将选择的多个文件一次直接并入到当前文件中，并入的文件支持设置每行个数、排布方式、间距等。

29.文字查找替换功能增强

在搜索设置中，文字的类型增加“块属性”可选项，可以查找替换块内部属性定义填写的文字内容。

30.线性标注支持Shift快捷键

使用线性标注的“智能”模式时，可以按住Shift键直接固定以正交模式生成。

31.新增标注重新关联功能

支持拾取一个或多个标注后，依次重新指定该标注的相应关联特征，目前支持的标注类型包括线性标注、直径标注、半径标注、角度标注、弧长标注等。

32.圆孔标记功能增强

立即菜单中增加“批量创建”，可以一次框选多个圆孔创建相关标记对象。

33.输出PDF功能增强

使用EXBToPDF打印PDF文件时，新增多项功能：

增加PrintPDFTextAsString系统变量，默认值为1，输出PDF时文字作为整行；修改值为0时，输出的PDF文件每个文字作为独立对象。

PDFSHX系统变量功能增强，可以设置使用SHX字体的文字输出PDF后的效果：当值设为0在打印SHX字体的文字对象时，不生成注释也不生成隐藏的文字对象；当值设为1在打印SHX字体的文字对象时，生成注释但不生成隐藏的文字对象（默认值）；当值设为2在打印SHX字体的文字对象时，不生成注释，但生成隐藏的文字对象。

增加“嵌入字体到PDF中”选项，提升输出的PDF文件被浏览时文字显示的准确性。

34.新增FillMode系统变量

绘图中包含填充、剖面线、渐变色、宽多段线等实体填充的对象，可以通过选项设置是否显示其内部填充，优化显示性能。可以修改FillMode系统变量的参数值，值为0时不显示，值为1时显示；也可以在系统选项对话框中修改。

35.编号顺序支持多图幅

新增GenInMultiPapers系统变量，支持控制序号、剖切符号、基准代号、局部放大图等功能的编号递增方式；设置值为0时，上述功能的编号均会根据当前图幅内是否存在而进行递增；设置值为1，不启用适配多图幅，根据命令当前保存的参数进行递增。

36.图幅设置新增图纸比例测量功能

点击功能按钮并框选或输入数值确定图形范围后，可以根据当前选择的图纸幅面直接获取推荐的绘图比例。

37.文字编辑器功能优化

增加编辑特殊符号功能，对插入到文字的偏差、上下标、分数、粗糙度等特殊符号，选中后在鼠标右键菜单中可以点击“编辑特殊符号”直接启动原功能对话框进行修改。增加格式刷功能，支持将选中的文字特性匹配到目标文字。

38.技术要求功能增强

“我的技术要求”内容增加清空、导入、导出功能。

39.打印水印支持设置预定义字段

使用打印、智能打印及打印工具，设置打印水印后，在水印设置中增加设置“预定义字段”，可以将当前的图纸名称、布局名称、日期和时间、登录名、设备名、图纸尺寸、打印比例等添加到水印内容中。

40.新增支持DWG文件的填充关联

打开其他软件生成的dwg文件，可以识别并使用原填充的关联特性；保存dwg后并使用其他软件打开，也可以继续使用电子图板原来填充的关联特性。支持的填充对象类型包括填充，剖面线，渐变色。

41.打印输出PDF/JPG/PNG/TIF功能增强

在打印输出PDF、JPG、PNG、TIF等文件时，支持在相应打印机属性中自定义纸张幅面大小。

42.新增支持DWG文件的标注关联

打开其他软件生成的dwg文件，可以识别并使用原标注的关联特性。保存dwg后并使用其他软件打开，也可以继续使用电子图板原来标注的关联特性。

43.打印功能增加设置灰度和淡显

在电子图板打印、智能打印，打印工具中，设置打印线型时，按颜色打印增加设置“灰度”和“淡显”。其中“灰度”是指将对象的颜色以灰度方式打印；“淡显”在打印对象时用较少的墨水，使打印结果显得比较暗淡，有助于区分图形中的对象，而不必更改对象的颜色特性。

44.新增复制设置选项

在系统选项中增加了“复制设置”功能选项，提供了多项图形复制到剪切板的设置，方便与其他软件的协同。

工程图文档对象复制格式设置，对应系统变量“CopyAsDwg”，当选择“CAXACAD”时，CopyAsDwg的值将被设置为0，复制时数据将按照EXB格式保存到剪切板中。并且，复制的内容包含图元文件，增强图元文件，位图，均支持设置不生成、延时生成、即时生成，用来控制复制大量对象时的速度。工程图文档对象复制格式支持设置为多个DWG文件版本，也可以设置为“自动检测”。

45.尺寸提取功能增强

生成尺寸气泡时，拾取过滤设置中增加多种尺寸对象的支持，包括角度及公差、倒角、弧长、半标注、大圆弧、锥度、斜度。

46.打印工具功能增强

增加多项新功能，提升打印文件的效率及体验，包括：

在打印工具的打印机列表中，增加了“CAXACADPDF”、“CAXACADPNG”、“CAXACADTIF”、“CAXACADJPG”虚拟打印机，支持打印输出相应格式文件

打印任务列表中插入多个打印任务后，点击“全部打印”时，如果其中的打印任务设置了pdf、PNG等虚拟打印机，则按照相应设置打印为PDF、PNG文件。

增加“输出PDF”功能，支持将打印任务列表中的所有任务按打印设置批量输出为PDF文件设置PDF打印机及相关的打印参数后，将所有打印任务全部按此对话框设置打印为PDF文件，支持文件自动命名，并且支持设置“打印到一个PDF文件”

在打印任务列表中选择多个需要打印的任务，右键菜单中增加“输出PDF”，点击后将选中的打印任务按设置打印为PDF文件。

47.增加文件输入输出功能

输入文件支持的格式包括WMF、DAT、IGES、HPGL、DWF、DWFX；输出文件支持的格式包括IGS、DWF、DWFX。

48.优化触摸屏的操作体验

在电子图板的绘图区域、浏览组件的浏览区域等，支持使用平移手势、缩放手势和双指单击手势，其中：平移手势对应效果与鼠标中键平移一致；缩放手势对应效果与鼠标滚轮缩放一致；双指单击手势对应效果与双击鼠标中键一致，即显示全部。

49.优化SHX字体加载体验

增加ForceShxDlg系统变量，默认值0，打开使用shx字体的文件时，字库中缺少相应字体时，使用缺省字体替换，减少提示次数。将值设置为1时，每个缺少的shx字体均会在对话框进行相应提示。

50.网络授权优化

使用网络授权方式时，通过修改配置文件参数可以设置在相应时间后是否自动释放软件授权：安装目录下的setup.ini文件末尾追加一行LicenceHeartBeat=30，30表示30分钟，可以设置为其他值，单位为分钟，默认为0，表示不启用。

51.帮助系统升级

新增在线帮助，供用户随时在线学习使用，此外还提升了使用的便捷性。

52.新增半径查询工具

支持对圆、圆弧、包含圆弧段的多段线、包含圆弧的块等对象进行半径、直径的查询。

53.其他

更改图幅比例时，标高对象可随图幅比例更新。

文件比较功能优化了对嵌套的多层块的比较精度。

关键字模式下的移动、旋转、缩放、平移复制、镜像等功能支持对编组的操作。

扩展工具的图纸清理功能增加对表格风格、组和PDF的支持。

信息组件功能增强：支持提取技术要求，支持传入字符串模板，支持UTF8格式模板

平台优势

更新最快、标准最新

已经累计更新十几个大版本，三十多个小版本。随时适配最新的硬件和操作系统，支持图纸数据管理要求的变化。绘图、图幅、标注等都支持最新制图标准，大大提高标准化制图的效率，并且提供全面准确的最新图库。

自主版权、价格合理

专注CAD核心技术30多年，同时支持EXB和DWG“双数据内核”，拥有完全自主知识产权，支持版权局备案；授权灵活，同时支持永久授权和租用授权，以低成本实现CAD软件正版化。

数据兼容性强

完全兼容AutoCAD2025以下各版本的DWG/DXF格式文件，支持各种版本双向批量转换，数据交流完全无障碍；并且支持设置为默认的工作文件。

运行环境要求低

支持Windows/7/8/10/11等各种系统，且对计算机硬件要求也较低；另外，基于CAXA高效的资源管理技术，使CAD软件的安装和运行占用的资源都极低，1G内存即可流畅运行。支持与麒麟软件、华为鲲鹏、统信软件、中科方德、一铭软件等多个国产操作系统全面兼容适配，能全面满足高适配性、高成熟度、高稳定性的全国产CAD软件应用。

数据集成贯通

数据接口支持PDF、JPG等格式输出；提供与其他信息系统集成的浏览和信息处理组件；支持图纸的云分享和协作。

更好的交互体验

CAXACAD电子图板的界面，依据视觉规律和操作习惯精心改良设计，交互方式简单快捷，符合国内工程师的设计习惯，上手更简单，操作效率再提高。
