caesar ii化工管道cad设计软件电脑版是由美国Coade公司官方旗下开发设计的工程建筑软件，化工管道cad设计电脑软件caesar ii是可以广泛应用于化工行业的专业的压力管道应力分析软件、管道CAD设计软件，其功能设计贴心、实用，使用简单、便捷，欢迎来试！

caesar ii pc客户端简介

caesar ii软件pc版本上线啦，这款软件它既可以分析计算静态分析，也可进行动态分析，向用户提供完备的国际上的通用管道设计规范，使用方便快捷，而且软件内置完备的国际上通用管道设计规范，可以保证管道在设计条件下具有足够的柔性，防止管道因热胀冷缩、管道支承或端点附加位移造成应力问题，被广泛应用于石化、化工、电力、海事、船舶、建筑、制药等众多行业领域，快来下载试试吧！

caesar ii Windows版特色

计算管道系统的一次应力、二次应力

防止管道的应力过大或金属疲劳引起管道或支架破坏：控制应力范围在应力分析工作过程中非常重要，CAESAR II基于标准规范，利用有限元分析将整个管道系统的每个节点的应力进行分析并形成报告，您可以清晰的看到整个系统的应力情况，并可以得到单个节点的详细应力构成。

计算法兰等连接处受力，进行法兰泄漏校核，防止管道连接处泄漏

CAESAR II含有两种法兰校核方法：Kellogg Equivalent Pressure和ASME B&PVCection III Subsection NC-3658.3。

计算/校核设备管口受力

设备管口许用载荷，管道作用在设备上的载荷须满足设备管口许用载荷要求。通过CAESAR II的计算，您可以得到准确的管口载荷值，进而可以确定管道系统是否对设备造成安全上的影响。

计算管道系统的位移

防止管道的位移量过大而引起管道自身或者其它管道的非正常运行或破坏。到关注点的位移，选择长度适合的管架，并合理布置相邻管间距。

动态分析模块

软件除了可以进行非线性静力分析，还可以进行谐波分析、模态分析、反应谱分析、时间历程等分析方法。利用这些方法，用户可以完成对振动管线、排放管线、柱塞流管线、气锤管线等进行定性的分析，并得到解决方案。

Isogen模块

用户可以自定义管线号，按照管线号利用Isogen模块，出ISO图形式报告，报告可定制，包括管道和应力信息。效果更直观，信息更准确。

与其它软件的集成

CAESAR II与三维设计软件具有双向接口，您可以快速地从三维软件中导入模型，消除手工输入错误。其中与CAD软件接口包括：Smart 3D、CADWorx、PDS、CADPIPE和PCF。

水力学软件接口包括：AFT、PIPENET、LIQT、Pipeplus、FlowMaster;文本文件接口：众多的第三方软件;CAESAR II可访问的数据库文件包括：Smart 3D、Lisega(管道支吊架设计)等。

埋地管的计算

CAESAR II分析能够评定弯头及三通处应变诱发的弯曲应力。CAESAR II分析能够估算在入土及出土点的管道变形。

进行弹簧支架的选取

CAESAR II根据管道系统的走向和输入工况进行弹簧的选择。软件内置33种标准的弹簧库，完全可以满足用户需要;用户也可以使用自定义弹簧。

错误检查器

复查CAESAR II模型并提醒您建立模型时可能出现的任何错误及矛盾，或者应该关注的对象。程序发现错误后将阻止CAESARII的运行(如腐蚀余量大于壁厚、应闭合的系统不闭合等)并作为致命性错误告诉用户。不正常的情况(如弹簧载荷可能为零、没有弯头或者三通而管系方向发生改变)，程序将向用户提出警告。

工况编辑器

CAESAR II工况编辑最大静态工况数可达到999种。对于一个新的文件，静态分析模块根据输入文件中的载荷类型向用户推荐载荷工况。当推荐的工况不能满足要求时，用户可以根据工艺和现场实际情况进行准确的工况模拟。当您编辑完工况，软件会应用相应的标准规范进行分析。管道系统不同工况相同，用户可以从其他文件拷入工况数据，进而节省大量时间。

安装教程

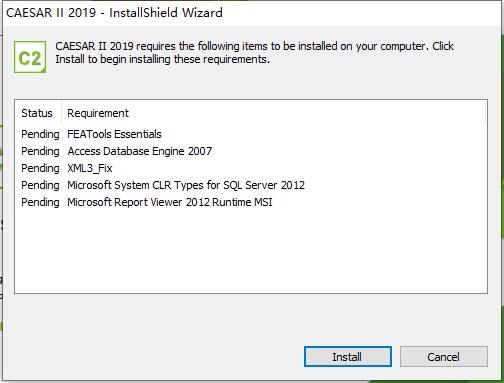

解压程序，打开Install文件夹并点击“Setup.exe”开始安装，弹出安装窗口点击Install。

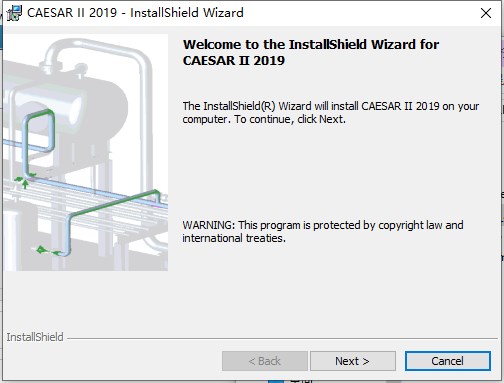

点击Next。

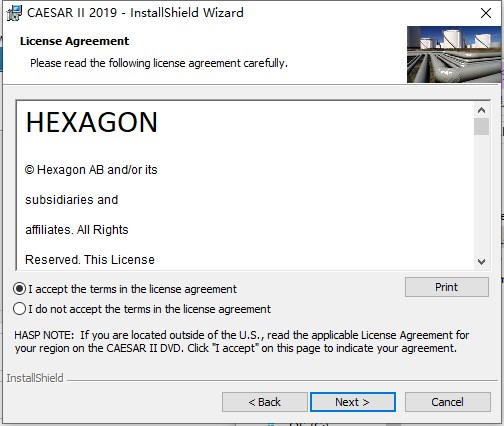

勾选“I accept the terms in the license agreement”。

输入基本用户信息，serial key = 00000081401955。

选择安装类型，可选:1)Complete 典型，建议用户选择此项，2)Custom 自定义，不建议选择。

安装路径选择，默认路径为C:Program FilesIntergraph CASCAESAR II ，可点击Change更改，或直接默认。

等待软件安装完成，打开软件即可免费试用。

软件亮点

程序具有强大的交互式数据输入图形输出和3D计算结构图形分析功能，通过这些功能，用户可直接的查看生成的模型，并且借助程序丰富的约束类型，还可对边界条件提供最广泛的支撑类型选择、膨胀节库和法兰库，其中膨胀节可通过标准库选取自动建模、冷紧单元/弯头，三通应力强度因子的计算、交互式的列表编辑输入格式用户控制和选择的程序运行方式,用户可自定义各种工况，并允许用户扩展自己的库。

支持大量最新版ASME B31.4规范，包含ASME B31.4-2009、ASME B31.4-2012和ASME B31.4-2016规范，同时在在Nozzle Flex功能中，增加Custom类型支持用户自定义刚度，用以补充现有的WRC297、PD5500、API650计算方法，以及增强3D图形界面的右键菜单，现在用户可以通过右键管道单元选择打断当前元件并插入支架，或者在已有的节点上增加支架。

此版本为您的管道分析工作提供最佳性能和更好的可用性，体验全新改进的图形响应。借助更新的内部工具和扩展的功能，包括针对常见用户工作流程的重点改进，加快工作速度。软件还提供了直观的3D分析和结果查看功能，内置了阀门库、弹簧库、膨胀节库和法兰库，并支持用户自定义添加各种扩展库，是您进行管道压力分析和评估的首选。

系统要求

内存：4 GB RAM或更高（Windows 7）

显示器：1280×1024或更高，真彩色

处理器：3.0 GHz Intel Pentium IV或更高AMD Athlon双核处理器或更高

显卡：512 MB或更大的视频RAM、OpenGL 1.1或更高版本、DirectX 9.0或更高版本、使用最新制造商驱动程序更新的驱动程序（不建议台式机系统使用主板集成视频卡。）

软件：Adobe Reader 8.0或更高版本。

远程技术：Windows Server 2016 Enterprise上需要Citrix XenApp 7.22

更新日志

v11.00.00.4800 版本

增强输入界面

在Nozzle Flex功能中，增加Custom类型支持用户自定义刚度，用以补充现有的WRC297、PD5500、API650计算方法。Custom类型的柔性管口包括Axial（径向力）、In-Plane Bending、Out-of-Plane Bending和Torsional（扭矩）。Nozzle Flex界面布置中还有改善用户体验的其他更新。

增强3D图形界面的右键菜单。用户可以通过右键管道单元选择Restraint > Insert Restraint 选项打断当前元件并插入支架，或者在已有的节点上增加支架。

增强打断功能（可以通过Model > Break或右键选择Element > Break Element）。软件在Insert Single Node选项中自动填入中间节点和当前元件的一半长度。如果没有可用的中间节点号，软件将默认使用下一个可用节点号。

Displacement添加选项中表格中增加显示Free和Fixed。并增加Fix DOFs选项，可以一键将所有剩余的Free的自由度修改为位移为0的Fixed。

增强Load Case编辑功能

增强工况编辑器的拷贝、粘贴功能。

增强工况的可编辑性，可以通过Group Edit按钮多项选择、编辑。

增加一个新的应力类型(CRP)。

增强3D模型/显示界面

当显示节点号时，在用户旋转模型时，节点号会自动改变位置以免遮挡影响查看。

修改LIM支架（轴向限位）的显示，将支架标志显示在管道外，并且可以随着视图方向自动改变位置。

增加零长度膨胀节的显示。

用箭头显示位移、角位移、力和力矩，并可以通过Graphics Setings修改显示效果。
